Detalhes do produto:
|
| Embalagem: | medidor de resistência de terra digital | Cor: | Preto e azul |
|---|---|---|---|
| Peso: | 680g aproximado | Max Display: | 1999 |
| Tamanho do LCD: | 84.8*59.8mm | Escala de medição: | 0.02Ω~1999Ω |
| Bateria: | pilha alcalina 5 | Precisão: | precisão de 2% |
| Realçar: | Verificador verdadeiro da resistência de terra do RMS Digital,verificador da resistência de terra de 4106A Digitas,medidor de resistência de terra 4106A digital |
||

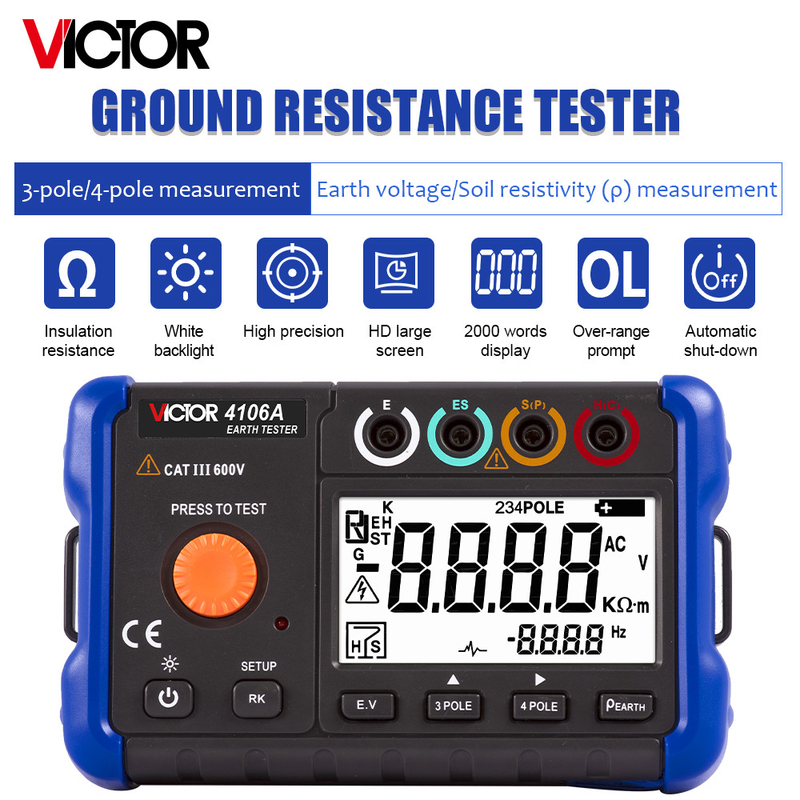

Medida verdadeira do método de Polo 4 Polo do verificador 3 da resistência de terra da C.A. RMS Digital
Exposição verdadeira da C.A. RMS grande LCD da medida do método do verificador 3-Pole 4-Pole da resistência de terra do VENCEDOR 4106A com luminoso do diodo emissor de luz
Características básicas do produto
Funções básicas da medida
Medida da resistência de terra (COM REFERÊNCIA A)
Método da medida: método de 3 polos, método de 4 polos
Escala de medição: 0.02Ω~1999Ω
Definição mínima: 0,01 Ω
Precisão básica: 5%
Medida da resistividade do solo (ρ)
Escala da medida: 0.01Ω·m~376.8KΩ·m
Intervalo das hastes auxiliares da terra, ajustando a escala: 1,0 m ~ 30,0 M.
Tensão verdadeira E.V da C.A. RMS
Escala da medida: 0~50V
Largura de banda da C.A.: 40Hz ~ 200Hz
Precisão básica da medida: 2%
Teste da terra outras características
A medida da resistência de terra adota o teste da excitação da onda quadrada, a tensão máxima do aberto-circuito é 50Vp-p, e procurar um caminho mais curto a corrente é <3ma>
Detecção automática da escala na medida da resistência de terra.
O teste de resistência de RK, a linha efeito da resistência pode ser removido.
O teste de comparação da terra, o resultado da medida pode ser avaliado da “pelo limite pré-ajustado passagem/falha (✓/✘)” e ser dado alarmes audio em conformidade.
Calibração do produto
Conectando com o instrumento padrão, o painel de calibragem de acordo com os procedimentos e o salvamento dos dados apropriados da calibração, a calibração periódica é terminado e a precisão e o desempenho devidos do produto são garantidos.

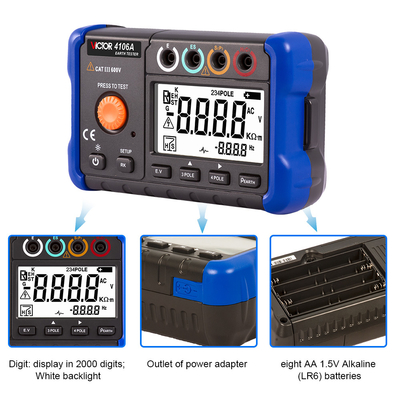

Grande exposição do LCD com o luminoso branco do diodo emissor de luz.
Operação homem-máquina fácil, portátil, contínuo e apropriado para o uso do campo.
Funções do produto e desempenho básicos (dados técnicos)
(aplicável por um ano após a calibração, 23℃±5℃, 0~70%RH, precisão = ± (%reading+LSD))
Tensão AC E.V
| Escala da medida | Definição | Escala de frequência | Precisão |
| 0.00V~50.00V | 0.01V | 45 ~ seno 200Hz | 2%+5 |
|
Resistência entrada: sobre 1MΩ Taxa da medida: 2 times/s. |
|||
Resistência de terra COM REFERÊNCIA A (RG quando ρ de teste)
| Escala | Escala da medida | Definição | Precisão | Observações |
| 20Ω | 0.10Ω~19.99Ω | 0.01Ω | 5%+5 |
0,2 erros de Ω são adicionados quando a resistência é menos do que 2Ω. O RH e RS são 500ΩRk corrigiram dados. |
| 200Ω | 20.0Ω~199.9Ω | 0.1Ω | ||
| 2000Ω | 200Ω~1999Ω | 1Ω | ||
|
Características da saída: a tensão UM do circuito aberto do teste, o máximo é em torno de 50Vpp, onda quadrada Teste procura um caminho mais curto a corrente IM, o máximo é em torno de 3mApp, mas de ☓ IM (RH +RE)< UM=""> Tempo da medida: 2 segundos típicos. RH MAX: (4K Ω+100RE) ou 50KΩ (qualquer é mais baixo). RS MAX: (4K Ω+100RE) ou 50KΩ (qualquer é mais baixo). Erro adicional em RH max ou em RS max: 3%+10. Série da tensão da interferência: 16·2/3Hz, 50Hz, 60Hz, 400Hz e C.C. 3V (a escala 20Ω não inclui a C.C.). Erro adicional na tensão da interferência da série 3V: 5%+10. |
||||
Medida da resistividade do solo (ρ)
| Escala | Escala da medida | Definição | Precisão |
| 20Ω·m | 0Ω·m~19.99Ω·m | 0.01Ω·m |
Depende de RG ρ =2×π×a×RG |
| 200Ω·m | 20.0Ω·m~199.9Ω·m | 0.1Ω·m | |
| 2000Ω·m | 200Ω·m~1999Ω·m | 1Ω·m | |
| 20KΩ·m | 2.00KΩ·m~19.99KΩ·m | 0.01KΩ·m | |
| 200KΩ·m | 20.0KΩ·m~376.8KΩ·m | 0.1KΩ·m | |
| A distância entre as hastes da terra: a=1.0 m ~ 30,0 M. | |||
Características gerais do produto
Temperatura e umidade de funcionamento
0 a 40ºC (≤10ºC decondensação), ≤85%RH
Temperatura e umidade de armazenamento: -20ºC a 60ºC, ≤90%RH
Altura de trabalho: ≤2000m. (Uso interno)
Sobretensão transiente avaliado: 6K (1.2*50us) I, II, III valor máximo da medida
Suporte a tensão: AC8320V (50/60Hz)/5 segundos (entre o circuito e a caixa exterior)
Impedância da isolação: 1000MΩ ou greater/DC1000V (entre o circuito e a caixa exterior)
Vibração e choque: Aleatoriedade 2g, 5 ao teste de gota de 500Hz 1m
Período da calibração e tempo de aquecimento
Para assegurar a precisão desta tabela, o período da calibração é um ano ou outro
O tempo de aquecimento após girado sobre é 10 minutos ou outro
Fonte de alimentação: Posto por 8 x 1,5 pilhas alcalinas de V LR6 (AA)
fonte de alimentação do adaptador do poder 15V
Operação da parada programada automática: tempo 0 da parada programada automática~90minutos podem ser ajustados

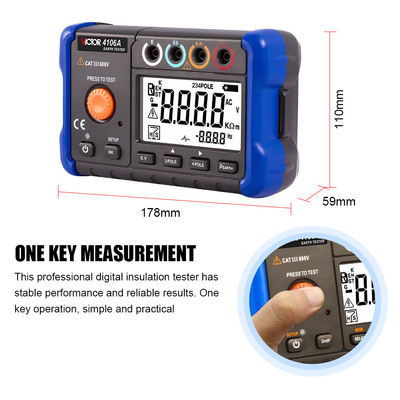

Tamanho e peso: 178 × 59 do × 110 (milímetro), sobre 600g (que inclui baterias)
