Detalhes do produto:
|
| Cor: | Azul e preto | Tamanho: | 206 × 97× 60 milímetros |
|---|---|---|---|
| nome do produto: | Calibrador de processo multifuncional | Modelo não.: | VENCEDOR 26 |
| Detalhes de embalagem: | 6pcs/Carton; Tamanho da caixa: 53*40.5*31cm | Precisão: | 0,01% precisões |
| Peso: | Aproximadamente 633g (que incluem baterias) | Proteção: | IP65 |
| Uma comunicação: | CERVO | ||
| Realçar: | Calibrador Multifunction do processo IP65,24 calibradores Multifunction do processo do volt,Calibrador do processo do VENCEDOR 26 |
||
24 exposições Multifunction dos dígitos do calibrador 5 do processo do circuito de laço IP65 do volt

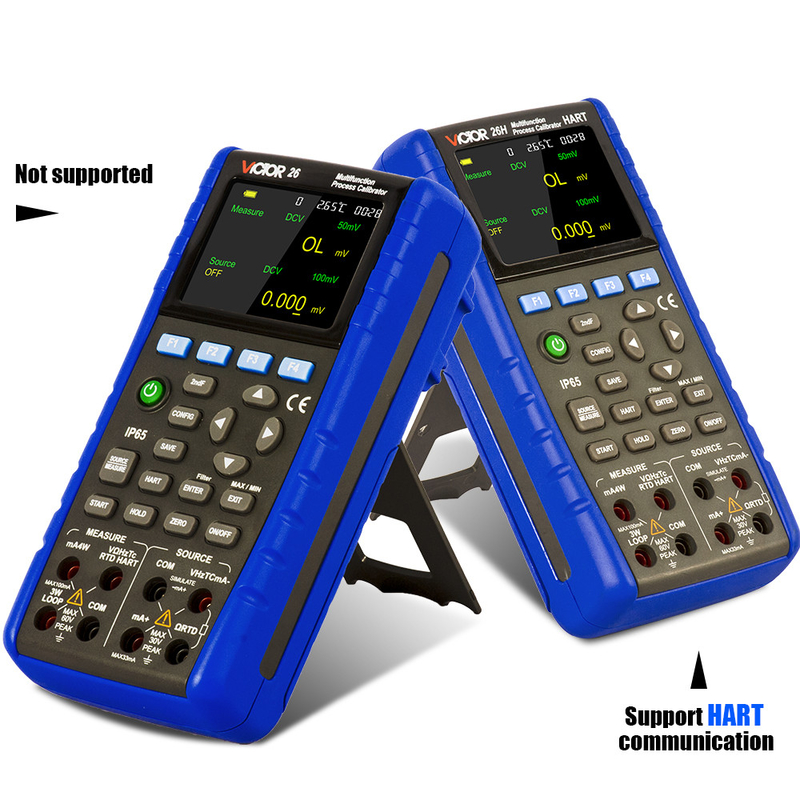

O calibrador Multifunction HARTCommunication do processo de VICTOR26H com precisão 0,01% 5 dígitos indica o circuito de laço 24V IP65
Calibrador Multifunction do processo com HART Communication
Indicação: isto é aplicado ao tipo do CERVO e ao tipo básico calibradores multifunction do processo. As ilustrações estadas relacionadas com as operações do CERVO podem ser aplicadas somente ao tipo do CERVO. Todas as explicações e exemplos são feitos no tipo do CERVO.
1. Introdução
O calibrador Multifunction do processo (como o calibrador para breve) é um calibrador portátil do punho posto por baterias/adaptador, e pode paracalibrators elétricos medir e de fonte e paracalibrators físicos (veja a tabela 1).
Lista da tabela 1. para funções da fonte e da medida
|
Funções da medida
Fonte Funções |
DCV | DCI | OHM | FREQ | TC | RTD | PULSO | PRESSÃO | CONTATO | ||
| LAÇO FORA | DÊ LAÇOS SOBRE | ||||||||||
| DCV | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| DCI | ------ | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| RAMPA SOBRE | × | × | × | × | × | × | × | × | × | × | |
| AUTO ETAPA SOBRE | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| OHM | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| FREQ | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
| PULSO | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
| CONTATO | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
| TC | ● | ● | ● | ● | ● | × | × | ● | ● | ● | |
| RTD | ● | ● | ● | ● | ● | × | × | ● | ● | ● | |
| PRESSÃO | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
O calibrador processa as seguintes características espera o acima mencionado:
§ que todo o estado da função pode incorporar na função do CERVO diretamente (somente para o tipo do CERVO)
A medida e a fonte do § podem trabalhar simultaneamente. Informação medida e exposição de informação acidificada separadamente
Terminais térmicos do entrada/saída dos pares do § (TC) e o nó automático da referência da compensação de temperatura do processo interno
Fonte manual da etapa do §, auto etapa e fonte atual da rampa
Monitor interno da temperatura do § em alguma operação
Função do monitor da temperatura da saída da medida do §
Exposição da fonte mA% da medida do §
Função de filtração da medida do §
Função manual da posse da medida do §
função da Auto-posse do § da exposição originária do valor da pressão

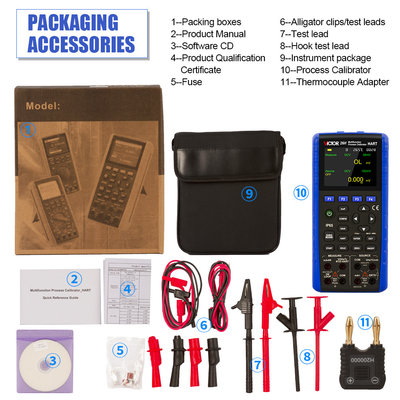

2. acessórios padrão
Certifique-se de que o pacote contém todos os acessórios alistados abaixo. E se você encontra que são danificados ou alguns deles faltam, contactam por favor o vendedor de que você comprou o produto o mais cedo possível. Refira a lista de peças de substituição em 15,3 no manual se você quer pedir as peças de substituição.
§ um par da ponta de prova de teste (H000000-00)
§ um par da ligação de teste industrial (H000001-00)
§ um par da ligação de teste industrial (H000002-00)
§ um par da ponta de prova de teste do gancho (H000004-00)
§ um par do agrafo (H010000-00)
§ um par do agrafo (H010007-00)
Grupo do § um do conversor da RTD (H200000-00)
Cópia do § um do manual de um usuário
Cópia do § um da certificação da garantia
§ duas partes do tubo do fusível (100mA/250V)
§ duas partes do tubo do fusível (50mA/250V)
Pilhas alcalinas do § quatro
Um saco
| Projeto | Modelo Desempenho parâmetros |
VENCEDOR 26 | VENCEDOR 26H | |
| Fonte | Milivolt da C.C. | Escala | -5 ~ 110mV | -5 ~ 110mV |
| Accuracy= ± (% do value+% ajustado da escala) |
0.01%+0.01% | 0.01%+0.01% | ||
| Definição | 1uV | 1uV | ||
| Tensão de C.C. | Escala | -1 ~ 11V | -1 ~ 11V | |
| Accuracy= ± (% do value+% ajustado da escala) |
0.01%+0.01% | 0.01%+0.01% | ||
| Definição | 10uV/0.1mV | 10uV/0.1mV | ||
| C.C. atual | Escala | 0 ~ 33mA | 0 ~ 33mA | |
| Accuracy= ± (% do value+% ajustado da escala) |
0.01%+0.01% | 0.01%+0.01% | ||
| Definição | 1uA | 1uA | ||
| Afunde atual | Escala | 0 ~ 33mA | 0 ~ 33mA | |
| Accuracy= ± (% do value+% ajustado da escala) |
0.01%+0.01% | 0.01%+0.01% | ||
| Definição | 1uA | 1uA | ||
| Alimentação externa fonte |
5 ~ 28V | 5 ~ 28V | ||
| Resistência | Escala | 0 ~4KΩ | 0 ~4KΩ | |
| Accuracy= ± (% do value+% ajustado da escala) |
0.01%+0.01% | 0.01%+0.01% | ||
| Definição | 0.01Ω/0.1Ω | 0.01Ω/0.1Ω | ||
| Par termoelétrico | Escala | R/S/K/E/J/T/B/N/L/U | R/S/K/E/J/T/B/N/L/U | |
| Precisão | 0.4℃ | 0.4℃ | ||
| Definição | 0.1℃/1℃ | 0.1℃/1℃ | ||
| RTD | Escala | Pt100/Pt200/Pt500/ Pt1000/Cu10/Cu50 |
Pt100/Pt200/Pt500/ Pt1000/Cu10/Cu50 |
|
| Precisão | 0.2℃ | 0.2℃ | ||
| Definição | 0.1℃ | 0.1℃ | ||
| Frequência (Hertz) |
Escala | 1Hz ~110KHz | 1Hz ~110KHz | |
| Precisão | ±2words | ±2words | ||
| Definição | 0.01Hz/1Hz/0.1KHz/2KHz | 0.01Hz/1Hz/0.1KHz/2KHz | ||
| Frequência (CMP) | Escala | CPM 60~1200 | CPM 60~1200 | |
| Precisão | ±2words | ±2words | ||
| Definição | 1CPM | 1CPM | ||
| Pulso | Frequência | 1Hz ~10KHz | 1Hz ~10KHz | |
| Escala | 1 ~100000cyc | 1 ~100000cyc | ||
| Precisão | ±2words | ±2words | ||
| Definição | 1cyc | 1cyc | ||
| Interruptor | Escala | 1Hz ~110KHz | 1Hz ~110KHz | |
| Precisão | ±2 | ±2 | ||
| Definição | 0.01Hz/1Hz/0.1KHz/2KHz | 0.01Hz/1Hz/0.1KHz/2KHz | ||
| Pressão | Escala | Depende do módulo da pressão | Depende do módulo da pressão | |
| Accuracy= ± (% do value+% ajustado da escala) |
Depende do módulo da pressão | Depende do módulo da pressão | ||
| Definição | exposição de 5 dígitos | exposição de 5 dígitos | ||
| Medida | Milivolt da C.C. | Escala | -5 ~ 550mV | -5 ~ 550mV |
| Accuracy= ± (% de Reading+ % da escala) |
0.01%+0.01% | 0.01%+0.01% | ||
| Definição | 1uV/10uV | 1uV/10uV | ||
| Tensão de C.C. | Escala | -0,5 ~ 35V | -0,5 ~ 35V | |
| Accuracy= ± (% de Reading+ % da escala) |
0.01%+0.01% | 0.01%+0.01% | ||
| Definição | 0.1mV/1mV | 0.1mV/1mV | ||
| C.C. atual | Escala | -5 ~ 55mA | -5 ~ 55mA | |
| Precisão ± (% de Reading+ % da escala) |
0.01%+0.01% | 0.01%+0.01% | ||
| Definição | 1uA | 1uA | ||
| Resistência | Escala | 0 ~5.5KΩ | 0 ~5.5KΩ | |
| Accuracy= ± (% de Reading+ % da escala) |
0.01%+0.01% | 0.01%+0.01% | ||
| Definição | 0.01Ω/0.1Ω | 0.01Ω/0.1Ω | ||
| Par termoelétrico | Escala | R/S/K/E/J/T/B/N/L/U | R/S/K/E/J/T/B/N/L/U | |
| Precisão | 0.7℃ | 0.7℃ | ||
| Definição | 0.1℃/1℃ | 0.1℃/1℃ | ||
| RTD | Escala | Pt100/Pt200/Pt500/ Pt1000/Cu10/Cu50 |
Pt100/Pt200/Pt500/ Pt1000/Cu10/Cu50 |
|
| Precisão | 0.4℃ | 0.4℃ | ||
| Definição | 0.1℃ | 0.1℃ | ||
| Frequência (Hertz) |
Escala | 3Hz ~50KHz | 3Hz ~50KHz | |
| Precisão | ±2words | ±2words | ||
| Definição | 0.01Hz | 0.01Hz | ||
| Frequência (CMP) | Escala | CPM 180~3000000 | CPM 180~3000000 | |
| Precisão | ±2words | ±2words | ||
| Definição | 1CPM | 1CPM | ||
| Interruptor | Escala | CLOSE/OPEN | CLOSE/OPEN | |
| Ponto inicial | 200 ~300Ω | 200 ~300Ω | ||
| Pressão | Escala | Depende do módulo da pressão | Depende do módulo da pressão | |
| Accuracy= ± (% de Reading+ % da escala) |
Depende do módulo da pressão | Depende do módulo da pressão | ||
| Definição | exposição de 5 dígitos | exposição de 5 dígitos | ||
| Sinalizador da continuidade | Escala | 0 ~500Ω | 0 ~500Ω | |
| Precisão | ≤50Ωsound | ≤50Ωsound | ||
| Definição | 0.01Ω | 0.01Ω | ||
| Fonte de alimentação do laço | Escala | 24V | 24V | |
| Precisão | ±10% | ±10% | ||
| A corrente máxima | 22mA | 22mA | ||
| CERVO | × | √ | ||
| Outras funções |
Luminoso | √ | √ | |
| Auto sem energia | √ | √ | ||
| Função de carregamento | √ | √ | ||
| Exposição da temperatura ambiente | √ | √ | ||
| Detecção da bateria | √ | √ | ||
| O sinal da rampa | √ | √ | ||
| Função de uma comunicação | Uma comunicação RS232 de série, pode realizar o instrumento de controle remoto pelo software do controlador de dispositivo. | Uma comunicação RS232 de série, pode realizar o instrumento de controle remoto pelo software do controlador de dispositivo. | ||
| Característica | ||||
| Segurança | EN61010-1: 2001 | EN61010-1: 2001 | ||
| Suporte a tensão | Os minutos da entrada e da saída AC350V/1 | Os minutos da entrada e da saída AC350V/1 | ||
| Isolação | A entrada e a saída DC500V /50M Ω. | A entrada e a saída DC500V /50M Ω. | ||
| Compatibilidade eletrónica | EN61326-1: 2006 | EN61326-1: 2006 | ||
| Autenticação | CE | CE | ||
| Exposição | 3,2" tela de TFT | 3,2" tela de TFT | ||

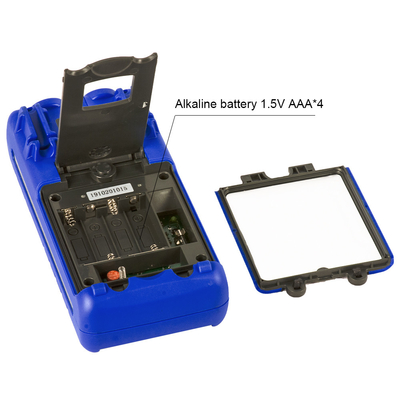

| Fonte de alimentação | pilha alcalina de 4×1.5V AA | pilha alcalina de 4×1.5V AA | ||

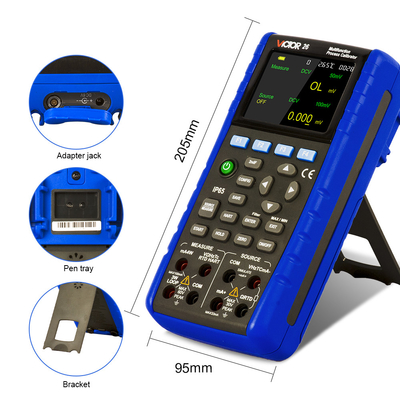

| Tamanho | 206 × do × 97 60 milímetros | 206 × do × 97 60 milímetros | ||
| Peso | sobre 633g | sobre 633g | ||
| Quantidade padrão pela caixa | 6pcs | 6pcs | ||
| Medida padrão da caixa | 530mm*405mm*310mm | 530mm*405mm*310mm | ||
| Peso transversal da caixa padrão | 12.6kg | 12.6kg | ||
